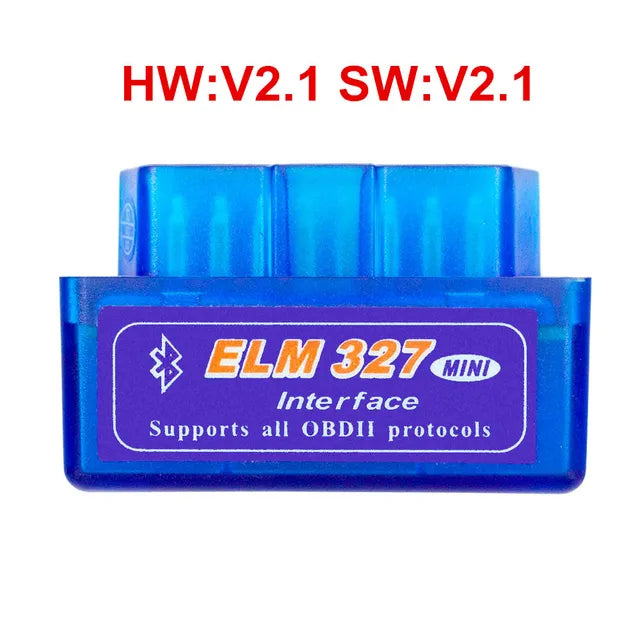

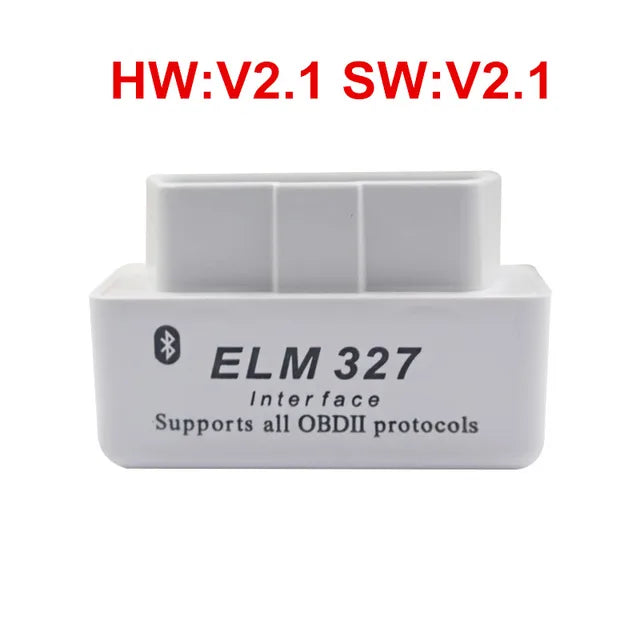

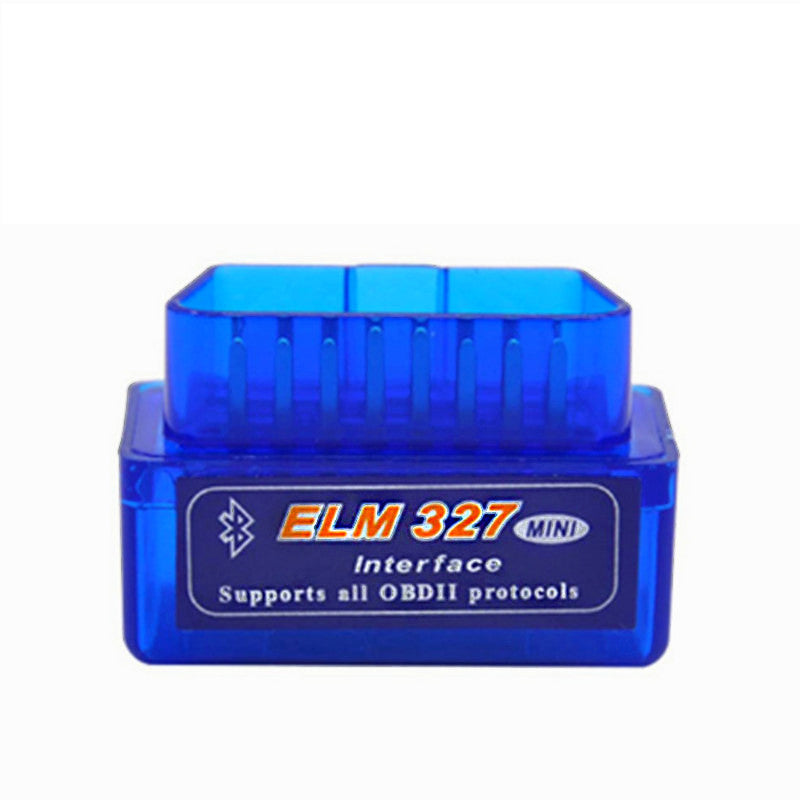

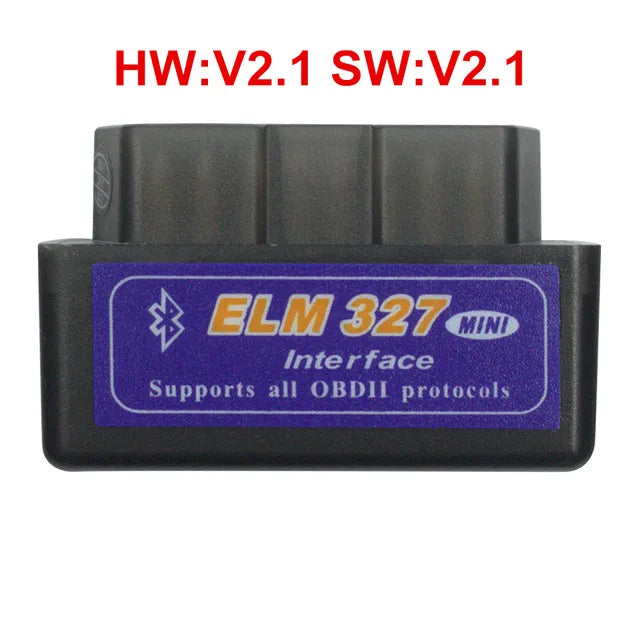

Herramienta de diagnóstico automotriz Super Mini ELM327 Bluetooth V2.1/V1.5 OBD2 ELM 327 Bluetooth para Android/Symbian con protocolo OBDII

Especificaciones del ELM 327 V2.1:

Nombre del modelo: ELM327 OBD2 bluetooth

Tipo: lectores de códigos y herramientas de escaneo

Protocolo de salida: bluetooth

Color: blanco y negro

Material: plástico

Voltaje: 12 V

Corriente: 45 mA

Frecuencia de onda: 38400Hz

Alcance aplicable: 5-10 m / 16,4-32,8 pies

Tamaño del artículo: 4,8 x 2,5 x 3,5 cm/1,89 x 0,98 x 1,37 pulgadas

Peso del artículo: 23 g / 0,81 oz

Tamaño del paquete: 8,8 x 8,8 x 4 cm/3,4 x 3,4 x 1,5 pulgadas

Peso del paquete: 48 g/1,69 oz

ELM327 2.1 OBD2 Bluetooth admite 7 tipos de protocolos OBDII como se indica a continuación:

Cobertura del vehículo: funciona en todos los vehículos OBD2.

1. SO9141-3 (inicio de 5 baudios, 10,4 kbaudios)

2. ISO14230-4 (inicio de 5 baudios, 10,4 kbaudios)

3. ISO15765-4 CAN (ID de 11 bits, 500 kbaudios)

4. ISO15765-4 CAN (ID de 29 bits, 500 kbaudios)

5. ISO15765-4 CAN (ID de 11 bits, 250 kbaudios)

6. ISO15765-4 CAN (ID de 29 bits, 250 kbaudios)

7. KWP2000 5 10,4 kbaudios



Cinco razones principales para adquirir el Super MINI ELM327 Bluetooth V1.5:

1. Versión del software: V2.1

2. Versión del hardware: V1.5

3. Funciona con todos los vehículos compatibles con OBD-II

4. Inalámbrico (Bluetooth)

5. Software incluido para Palm, PDA, PC con Windows, Smartphone con Windows

6. El chip PIC18F25K80 de 1 PCB es de 4 MHz. El módulo Bluetooth es de 24 MHz.

   El chip PIC18F25K80 de 2 placas es de 4 MHz. El módulo Bluetooth es de 16 MHz.

7. Es compatible comanda ATAL y ATPPS.

8. Si necesita una placa de circuito impreso doble con PIC18F25k80 ELM327 V1.5, puede comprarla en este enlace:

Chip ELM327 V1.5 de doble PCB 25K80

Esta es nuestra placa PCB con PIC18F25K80 real, HW V1.5, SW V2.1

ELM327 Bluetooth V1.5 admite los 9 tipos de protocolos OBDII de la siguiente manera:

SAE J1850 PWM (41,6 kbaudios)

SAE J1850 VPW (10,4 kbaudios)

ISO 9141-2 (inicio de 5 baudios, 10,4 kbaudios)

ISO 14230-4 KWP (inicio de 5 baudios, 10,4 kbaudios)

ISO 14230-4 KWP (inicio rápido, 10,4 kbaudios)

ISO 15765-4 CAN (ID de 11 bits, 500 kbaudios)

ISO 15765-4 CAN (ID de 29 bits, 500 kbaudios)

ISO 15765-4 CAN (ID de 11 bits, 250 kbaud)

ISO 15765-4 CAN (ID de 29 bits, 250 kbaudios)

Especificaciones de ELM327 V1.5:

Tensión de funcionamiento: 12 V, protección interna contra cortocircuitos/sobretensiones.

Corriente nominal en reposo: 45 mA

Tamaño del artículo: 3,2 x 4,7 x 2,3 cm

Peso del artículo: 22 g

Peso del paquete: 45 g

Funciones del ELM327:

1. Lea los códigos de diagnóstico de problemas, tanto genéricos como específicos del fabricante, y muestre su significado (más de 3000 definiciones de códigos genéricos en la base de datos).

2. Borre los códigos de problemas y apague la luz MIL (luz "Check Engine")

3. Mostrar los datos actuales del sensor

4. RPM del motor

5. Valor de carga calculado

6. Temperatura del refrigerante

7. Estado del sistema de combustible

8. Velocidad del vehículo

9. Ajuste de combustible a corto plazo

10. Ajuste de combustible a largo plazo

11. Presión del colector de admisión

12. Avance de tiempo

13. Temperatura del aire de admisión

14. Caudal de aire

15.Posición absoluta del acelerador

16. Voltajes del sensor de oxígeno/ajustes de combustible a corto plazo asociados

17. Estado del sistema de combustible

18. Presión de combustible



El paquete incluye:

1 interfaz de herramienta de escaneo OBD Bluetooth ELM327

1 unidad de controlador de software



1. Admite 13 tipos de varios idiomas.

Checo, danés, alemán, inglés, español, francés, croata, húngaro, italiano, polaco, serbio, turco y ruso.



La siguiente imagen muestra el SW ejecutado en el teléfono Android Torque:

La siguiente imagen muestra el SW ejecutado en Windows:

Tiempo estimado de envío: 7-13 días.
